製品パラメータ（仕様）
特徴
高絶縁 3750 VRMS
CTRの柔軟性は注文を参照
情報
トランジスタ出力付きDC入力
動作温度範囲 - 55 度～ 110 度
REACH準拠
ハロゲンフリー
MSLクラス1
規制当局の承認
UL1577 規格
VDE - EN60747-5-5(VDE0884-5)
CQC - GB4943.1、GB8898
CUL-CSAコンポーネント承認
サービス通知書 No. 5A
|
絶対最大定格 |
||||
|
パラメータ |
シンボル |
価値 |
ユニット |
注記 |
|
入力 |
||||
|
順方向電流 |
もし |
60 |
ミリアンペア |
|
|
ピーク順方向電流 |
国際FP |
1 |
A |
1 |
|
逆電圧 |
バーチャルリアリティ |
6 |
V |
|
|
入力電力消費 |
円周率 |
100 |
ミリワット |
|
|
出力 |
||||
|
コレクター - エミッター電圧 |
最高経営責任者 |
350 |
V |
|
|
エミッタ - コレクタ電圧 |
ヴェコ |
0.1 |
V |
|
|
コレクタ電流 |
集積回路 |
150 |
ミリアンペア |
|
|
出力電力損失 |
発注書 |
150 |
ミリワット |
|
|
一般 |
||||
|
総消費電力 |
プトット |
200 |
ミリワット |
|
|
絶縁電圧 |
ヴィソ |
3750 |
Vrms |
2 |
|
動作温度 |
トップル |
-55~110 |
程度 |
|
|
保管温度 |
ツグ |
-55~125 |
程度 |
|
|
はんだ付け温度 |
ツォル |
260 |
程度 |
|
注1. 100μsパルス、100Hz周波数
注2. AC 1分間、RH=40 ~ 60%
|
Ta=25度における電気光学特性 |
|||||||
|
パラメータ |
シンボル |
分 |
タイプ |
マックス。 |
ユニット |
テスト条件 |
注記 |
|
入力 |
|||||||
|
順方向電圧 |
視覚 |
- |
1.24 |
1.4 |
V |
IF=10mA |
|
|
逆電流 |
IR関連 |
- |
- |
10 |
μA |
VR=6V |
|
|
入力容量 |
チン |
- |
10 |
- |
pF |
V=0、f=1kHz |
|
|
出力 |
|||||||
|
コレクター暗電流 |
アイCEO |
- |
- |
200 |
なし |
VCE=200V、IF=0 |
|
|
コレクター-エミッター破壊電圧 |
BVCEO |
350 |
- |
- |
V |
IC=0. 1mA、IF=0 |
|
|
エミッタ-コレクタ破壊電圧 |
ビーベコ |
0.1 |
- |
- |
V |
IE=0. 1mA、IF=0 |
|
|
伝達特性 |
|||||||
|
電流伝達比 |
クリック率 |
1000 |
- |
15000 |
% |
IF=1mA、VCE=2V |
|
|
コレクター-エミッター 飽和電圧 |
VCE(土) |
- |
- |
1.2 |
V |
IF=20mA、IC= 100mA |
|
|
絶縁抵抗 |
リソ |
10^12 |
10^14 |
- |
Ω |
DC500V、40～60%RH |
|
|
浮遊容量 |
最高情報責任者 |
- |
0.6 |
1 |
pF |
V=0、f=1MHz |
|
|
カットオフ周波数 |
FCの |
- |
6 |
- |
キロヘルツ |
VCE=2V、IC=2mA RL=100Ω、-3dB |
3 |
|
応答時間（上昇） |
TRの |
- |
91.5 |
300 |
μs |
VCE=2V、IC=20mA RL=100Ω |
4 |
|
応答時間（秋） |
ティフ |
- |
21.4 |
100 |
μs |
4 |
|
注3. 図12と13
注4. 図14
製品の特徴と用途
アプリケーション
スイッチング電源
プログラマブルコントローラ
家庭用器具
オフィス設備
性能面では、Everlight EL452、Liteon LTV352T、Ctmicro CT452、Sharp PC452、Fairchild FODM352、Renesas PS2732-1/2733-1、Toshiba TLP187/127 を置き換えることができます。
CTR は 600-7500% で、スイッチング電源、スマートメーター、産業用制御、計測機器、オフィス機器 (コピー機)、家庭用電化製品 (エアコン、ファン、給湯器) に広く使用されています。
生産の詳細

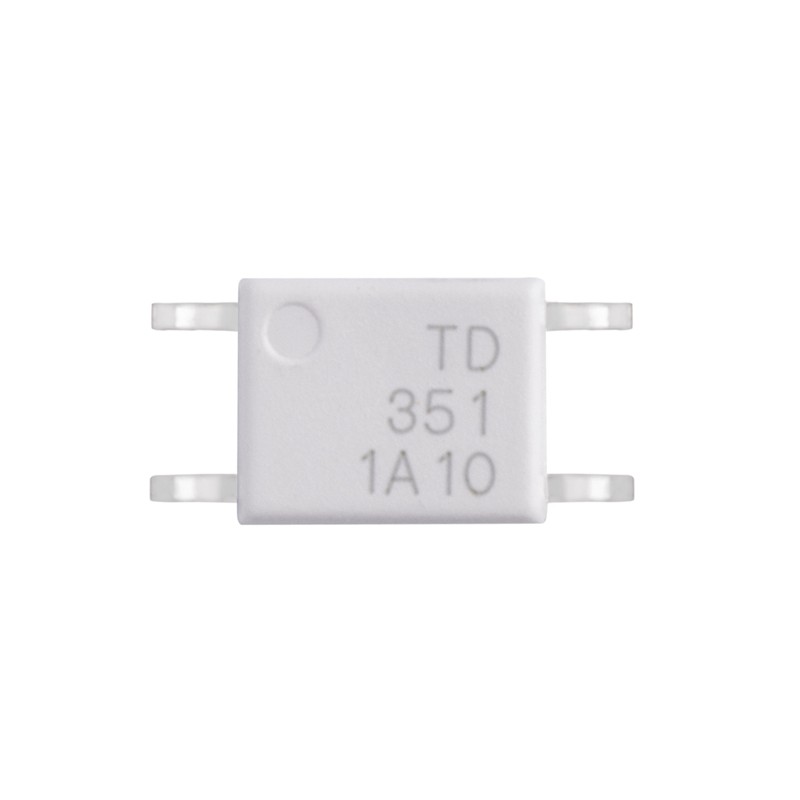

SOP4 ダーリアントントランジスタ
パッケージ寸法（特に記載がない限り寸法はmm単位）
推奨ソルダーマスク（特に記載がない限り寸法はmm単位）
製品認定
配達、配送、サービス
最新ニュース
よくある質問
1.TD352 はどのようなタイプのフォトカプラですか?
ダーリントンオプトカプラ
適用対象: 通信機器、プログラマブルコントローラ、信号伝送、産業用制御、計測機器。
2.TD352オプトカプラの特性は?
入力出力絶縁電圧（viso=3750V MS）
コレクタ放出破壊電圧 BV 350V以上
3.ダーリントン、チューブは機能していますか?
ダーリントン カプラは、2 つの基本的なフォトダイオード カスケードで構成される一般的な光電子デバイスです。入力端と出力端の抵抗が通常のフォトカプラよりも大きく、電気的絶縁性と直線性が優れているのが特徴です。
4.オプトカプラの選択ガイドとモデルの推奨は?
1、カプセル化タイプ
カプラは、パッケージの種類に応じて分類できます。同軸、ダブルインライン、TOパッケージ、フラットパッケージ、パッチパッケージ、光ファイバー伝送。これにより、オプトカプラが使用可能かどうかが決まります。
2、線形か非線形か
非線形オプトカプラの電流伝送特性曲線は非線形であり、スイッチ信号の伝送には適していますが、アナログ信号の伝送には適していません。小信号時間性能が良好で、線形特性による絶縁制御を行うことができます。たとえば、スイッチング電源でよく使用されるオプトカプラは線形オプトカプラです。非線形オプトカプラを使用すると、発振波形が悪くなる可能性があり、深刻な場合は寄生発振が発生し、数千ヘルツの発振周波数が数十から数百ヘルツの低周波振動によって変調されます。
3、電流伝達率CTR
異なる場合、対応する CTR も異なり、データも大きく異なります。一般に、IF=5MA の場合、CTR 値は元の光結合領域の CTR 値と同じである必要があります。そうでない場合、製品のダイナミクスが非常に悪くなります。製品のフィードバック ループの安定性を確保するために、適切な IF 電流を選択して、入力制御電流の変化を時間内に出力にフィードバックできるようにする必要があります。一般に、フォトカプラの電流伝送は CTR より 50% -200% の範囲で許可されます。CTR50% の場合、レンコンの LED を駆動するには、より大きな動作電流が必要になり、回路の消費電力も増加し、MCU I/O ポートは多くの電流を供給できなくなります。CTR 値が大きすぎると、回路の起動時または負荷が突然変化したときに、システムが不安定になり、正常な出力に影響する可能性があります。同じ種類のカプラでもレベルが異なり、対応する CTR が異なることにも注意してください。
